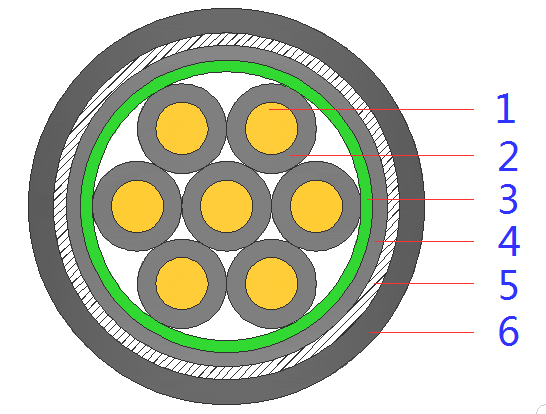

 技術要求 應符合GB/T9330.2-2008標準中的規定。 |
||||||||||||||||||||||
| 6 | 護套 | 聚氯乙烯護套 | ||||||||||||||||||||
| 5 | 鎧裝層 | 鋼絲 | ||||||||||||||||||||
| 借（通）件登記 | 4 | 內襯層 | 聚氯乙烯內襯層 | |||||||||||||||||||
| 描 圖 | 3 | 繞包帶 | 無紡布 | |||||||||||||||||||
| 2 | 絕緣 | 聚氯乙烯絕緣 | ||||||||||||||||||||
| 描 校 | 1 | 導體 | TR圓銅線或鍍錫圓銅線 | |||||||||||||||||||
| 序號 | 代號 | 名稱 | 備注 | |||||||||||||||||||
| 舊底圖總號 |
銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVV32 （7～61芯）（1.5～2.5mm2） |
YY/5-433-017 | ||||||||||||||||||||
| 圖樣標記 | 重量 | 比例 | ||||||||||||||||||||
| 底圖總號 | ||||||||||||||||||||||
| 標記 | 處數 | 更改文件號 | 簽字 | 日期 | B | |||||||||||||||||
| 簽 字 | 設計 | 標準化 | 共 1 張 | 第 1 張 | ||||||||||||||||||
| 校對 | 批 準 | 安徽遠洋儀表電纜有限公司 | ||||||||||||||||||||
| 日 期 | 審核 | |||||||||||||||||||||
| 工藝 | 日 期 | |||||||||||||||||||||

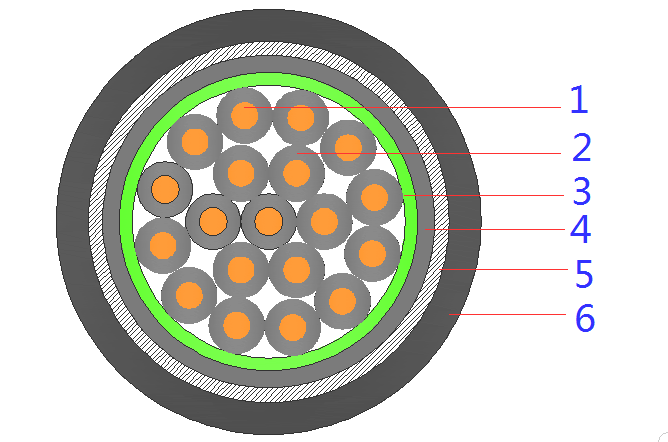

 技術要求 應符合GB/T9330.2-2008標準中的規定。 |
||||||||||||||||||||||
| 6 | 護套 | 聚氯乙烯護套 | ||||||||||||||||||||
| 5 | 鎧裝層 | 鋼絲 | ||||||||||||||||||||
| 借（通）件登記 | 4 | 內襯層 | 聚氯乙烯內襯層 | |||||||||||||||||||
| 描 圖 | 3 | 繞包帶 | 無紡布 | |||||||||||||||||||
| 2 | 絕緣 | 聚氯乙烯絕緣 | ||||||||||||||||||||
| 描 校 | 1 | 導體 | TR圓銅線或鍍錫圓銅線 | |||||||||||||||||||
| 序號 | 代號 | 名稱 | 備注 | |||||||||||||||||||
| 舊底圖總號 |
銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVV32 （19～61芯）（0.75～1.0mm2） |
YY/5-433-018 | ||||||||||||||||||||
| 圖樣標記 | 重量 | 比例 | ||||||||||||||||||||
| 底圖總號 | ||||||||||||||||||||||
| 標記 | 處數 | 更改文件號 | 簽字 | 日期 | B | |||||||||||||||||
| 簽 字 | 設計 | 標準化 | 共 1 張 | 第 1 張 | ||||||||||||||||||
| 校對 | 批 準 | 安徽遠洋儀表電纜有限公司 | ||||||||||||||||||||
| 日 期 | 審核 | |||||||||||||||||||||
| 工藝 | 日 期 | |||||||||||||||||||||

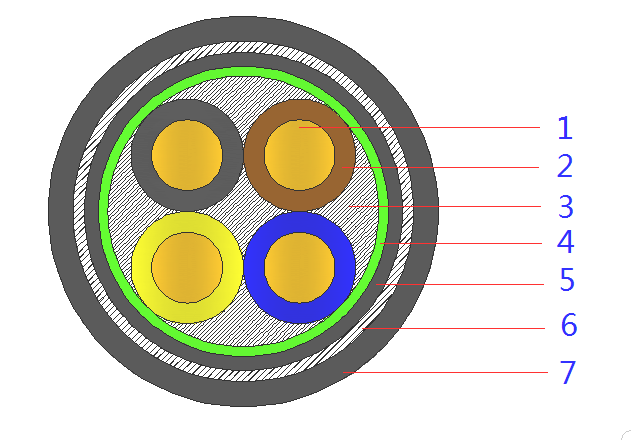

 技術要求 應符合GB/T9330.2-2008標準中的規定。 |
||||||||||||||||||||||
| 7 | 護套 | 聚氯乙烯護套 | ||||||||||||||||||||
| 6 | 鎧裝層 | 鋼絲 | ||||||||||||||||||||
| 5 | 內襯層 | 聚氯乙烯內襯層 | ||||||||||||||||||||
| 借（通）件登記 | 4 | 繞包帶 | 無紡布 | |||||||||||||||||||
| 描 圖 | 3 | 填充 | 聚丙烯撕裂薄膜 | |||||||||||||||||||
| 2 | 絕緣 | 聚氯乙烯絕緣 | ||||||||||||||||||||
| 描 校 | 1 | 導體 | TR圓銅線或鍍錫圓銅線 | |||||||||||||||||||
| 序號 | 代號 | 名稱 | 備注 | |||||||||||||||||||
| 舊底圖總號 |
銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVV32 （4～14芯）（4～6mm2）（4～10芯）（10mm2） |
YY/5-433-019 | ||||||||||||||||||||
| 圖樣標記 | 重量 | 比例 | ||||||||||||||||||||
| 底圖總號 | ||||||||||||||||||||||
| 標記 | 處數 | 更改文件號 | 簽字 | 日期 | B | |||||||||||||||||
| 簽 字 | 設計 | 標準化 | 共 1 張 | 第 1 張 | ||||||||||||||||||
| 校對 | 批 準 | 安徽遠洋儀表電纜有限公司 | ||||||||||||||||||||
| 日 期 | 審核 | |||||||||||||||||||||
| 工藝 | 日 期 | |||||||||||||||||||||
