產品介紹：
一、用途及特點
本產品廣泛適用于化工和石油化學工業(yè)中等有爆炸性環(huán)境的自動化控制系統，監(jiān)控回路及保護線路等各種本安電路中作為微弱信號的傳輸用：該產品除具有分布參數小的特點外，還采用加強屏蔽層，使其具有優(yōu)良的抗外界電磁場干擾，抗射頻干擾等性能。

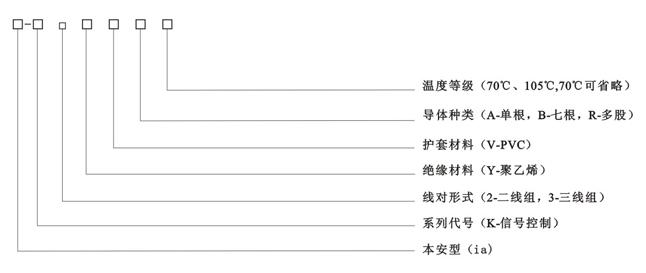

二、型號命名代號
三、電纜型號、名稱及使用范圍
|
型號
|
名 稱
|
使用范圍
|
|
ia-K2YV
|
本安型PE絕緣、PVC護套二芯絞合屏蔽控制電纜
|
固定敷設在室內、電纜溝或管道中。
|
|
ia-K2YVR
|
本安型PE絕緣PVC護套二芯絞合屏蔽控制軟電纜
|
適用于要求柔軟的場合。
|
|
ia-K2YV(EX)
|
本安型PE絕緣、PVC護套二芯絞合屏蔽儀用電纜
|
固定敷設在室內、電纜溝或管道中
|
|
ia-K2YV(EX)R
|
本安型PE絕緣PVC護套二芯絞合屏蔽儀用軟電纜
|
適用于要求柔軟的場合
|
|
ia-K3YV
|
本安型PE絕緣PVC護套三芯絞合屏蔽控制電纜
|
適用于要求柔軟的場合
|
|
ia-K3YVY
|
本安型PE絕緣PVC護套三芯絞合屏蔽控制電纜
|
適用于要求柔軟的場合
|
|
ia-K3YV(EX)
|
本安型PE絕緣PVC護套三芯絞合屏蔽儀用電纜
|
固定敷設在室內、電纜溝或管道中
|
|
ia-k3YVR(EX)R
|
本安型PE絕緣PVC護套三芯絞合屏蔽儀用軟電纜
|
適用于要求柔軟的場合
|
注：根據用戶需要也可生產鎧裝型或阻燃型本安電纜
四、生產范圍
|
型號
|
對（組數）
|
標稱截面(mm2)
|
|
ia-K2YV ia -K2YVR
|
1、2、3、4、5、6、7、8、9、10、12、14、16、19
|
0.75 1.0 1.5 2.5
|
|
ia-K2YV(EX) ia-K2YV(EX)R
|
1、2、3、4、5、6、7、8、9、10、12、14、16、19
|
0.75 1.0 1.5 2.5
|
|
ia-K3YV ia-K3YVR
|
1、2、3、4、5、7、8、9、10
|
0.75 1.0 1.5
|
|
ia-K3YV(EX) ia-K3YV(EX)R
|
1、2、3、4、5、7、8、9、10
|
0.75 1.0 1.5
|
注：（1）本產品采用銅/鋁復合膜繞包屏蔽，型號中的P應改為：銅塑復合帶用P2表示，鋁塑復合膜用P3表示；
（2）可根據需要生產鋼帶鎧裝本安型信號控制電纜，需在型號右下角加注代號“22”，如ia-K2YV22；
（3）如需耐溫105℃時應在型號后注明，如ia-K2YV105；（耐溫70℃的可省略）
（4）二線組生產范圍1~37對，三組生產范圍1~24對，只推薦表中所列對數。
例：銅芯R類結構，聚乙烯絕緣，二線組，聚氯乙烯護套，有加分屏蔽和總屏蔽10對1.0mm2表示為：ia-K2YVPR10*2*1.0mm2
|
