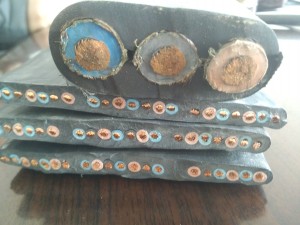

乙丙橡膠扁平電纜

一、產品特點及用途
本產品主要適用于交流額定電壓0.6/1KV及以下、鋼廠、冶金等企業的鋼包車及類似場合使用。電纜具有較好的耐溫、防腐蝕、耐老化、柔軟、抗拖拽、防濺鋼水、壽命長等特點。可根據用戶及設備需要設計動力、控制、通訊為一體的多芯、多組多用途的組合電纜。
二、產品執行標準
Q/AT2005-8
三、使用特性
1、額定工作電壓U₀/U為0.6/1KV；
2、電纜導體長期允許的較高工作溫度為90℃、180℃；
3、電纜短路時(較長時間不超過5S)較高工作溫度250℃；
4、電纜彎曲半徑較小不低于電纜實際外徑的6倍。
四、基本型號及名稱

型號	名稱	電壓等級	標稱截面(mm²)
型號	名稱	(KV)	動力線芯	控制線芯
YEFRBG	銅芯混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜	0.6/1	4--120	2.5--10
YGFRBG	銅芯耐高溫混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜	0.6/1	4--120	2.5--10
YVFRGNHP₃₂	鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合電纜	0.6/1	4--120	2.5--10
YGCFNHP₃₂	鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合扁電纜	0.6/1	4--120	2.5--10
YGCBNHP₃₂	鋼芯銅導體軟芯結構硅橡膠絕緣纏繞耐火層編織不銹鋼絲鎧裝屏蔽組合扁電纜	0.6/1	4--120	2.5--10

五、主要技術指標

性能項目	標準要求	單位	指標
導體直流電阻	符合GB/T3956標準規定	Ω/KM	符合
功頻耐壓試驗(交流50HZ)
動力線芯	3.5/5	KV/min	不擊穿
控制線芯	1.5/5	KV/min	不擊穿
0℃時絕緣電阻常數
混合橡膠≥	3670	MΩ×KM	大于
高溫橡膠≥	1500	MΩ×KM	大于
阻燃特性	符合GB/T18380-2001要求		通過
彎曲性能試驗	50000	次	線芯不斷裂、絕緣不開裂
抗拉強度	12	KN	大于

六、基本電纜規格及結構參數

芯數×導體標稱截面(mm²)		標稱厚度mm		參考載流量A	GB-YEFGBJR GB-YGFGBJR
動力線芯	控制線芯	動力線芯絕緣	護套	參考載流量A	電纜外徑mm	近似重量KG/KM
3×10	3×2.5	2.0	2.2	87	26.5—29.8	1988
3×16	3×2.5	2.2	2.2	120	31.6—34.7	2123
2×25	3×4	2.4	2.4	155	38.2—41.5	2845
3×35	3×4	2.8	2.4	185	42.1—46.8	3227
3×50	3×4	2.8	2.6	220	46.4—52.0	4171
3×70	3×6	3.0	2.8	270	52.7—59.0	5619
3×95	3×6	3.0	3.0	320	57.8—64.6	7634

型號	規格mm²	電纜外徑mm	彎曲半徑mm	參考重量kg/m
YVFRGNHP₃₂	3×10+10×2.5	36.0	540	1.781
YVFRGNHP₃₂	3×16+10×2.5	42.0	630	2.178
YVFRGNHP₃₂	3×25+14×2.5	46.0	690	3.215
YVFRGNHP₃₂	3×35+10×2.5	46.8	702	3.223
YVFRGNHP₃₂	3×35+1×10+3×2.5+2×1.5	46.0	690	3.216
YVFRGNHP₃₂	3×50+14×2.5	53.0	795	3.197
YVFRGNHP₃₂	3×70+13×4	59.0	885	4.642
YVFRGNHP₃₂	3×95+16×2.5	57.0	855	5.036
YVFRGNHP₃₂	3×120+1×70+10×2.5+4×4	65.0	975	7.129
YVFRGNHP₃₂	3×150+1×70+10×2.5+4×4	70.0	1050	9.087
YGCFNHP₃₂	3×10+3×4	29.0	435	1.347
YGCFNHP₃₂	3×16+3×4	30.0	450	1.694
YGCFNHP₃₂	3×25+5×4	38.0	570	2.482
YGCFNHP₃₂	3×35+14×2.5	50.0	750	2.876
YGCFNHP₃₂	3×50+14×2.5	53.0	795	3.33
YGCFNHP₃₂	3×70+13×4	59.0	885	4.642
YGCFNHP₃₂	3×95+16×2.5	57.0	855	5.036
YGCFNHP₃₂	3×120+1×70+10×2.5+4×4	65.0	975	7.272
YGCFNHP₃₂	3×150+1×70+10×4+4×7	71.0	1065	9.176

七、造型指導
1、額定電壓0.6/1KV鋼包車用移動拖拽電纜，動力線芯為3芯35mm²，控制線芯為3芯4 mm²，
表示為： YEFRBG 0.6/1KV 3×35+3×4
2、額定電壓0.6/1KV耐高溫型鋼包車用移動拖拽電纜，動力線芯為3芯50 mm²，控制線芯為3芯4 mm²，
表示為： YGFRBG 0.6/1KV 3×50+3×4
